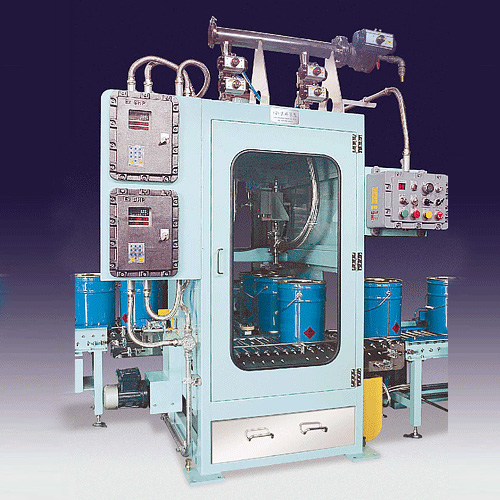

200升鐵桶自動液體灌裝機,200L桶包裝機——

可分為液面式及液下式二種灌裝程序控制，一般性不起泡之原料采用液面式灌裝，會起泡之原料則采用液下式灌裝程序控制，使進料口保持於液下面進料并隨液面下上升，以防止氣泡產生及原料溢出并加速充填速度。噴嘴結構可分為FA高黏度型及FB低黏度型二種，*的卡箍式連接結構，易於拆卸和清洗，分別可適用於各種黏稠度的物料充填用。噸桶液體灌裝機主要由噴嘴裝置、系統控制器、全電子秤臺、機械結構件、輸送輥道等組成，結構緊湊合理、工作穩定可靠、安裝操作簡便，能夠針對各種現場和生產能力作相應調整，滿足用戶要求。
噸桶液體灌裝機同樣可滿足多種液體自動灌裝的需要。該秤采用液面上或液面下灌裝，，能將多種液體按預設值灌入放在拖盤上的無蓋(或有孔)的多個容器內，設計*的噴嘴裝置易于操作，灌裝快速、精確，并且zui大限度地減少灌注完畢時殘液的滴漏。操作時，操作者僅需簡單地操縱手柄控制噴嘴使桶口對準噴嘴嘴正下方，然後定位并鎖緊。按下”啟動”按鈕，噴嘴自動下降，空桶去皮，然後雙速/三速灌裝，保證灌裝精度。灌裝結束，噴嘴自動提升桶外，操作者移動噴嘴對準下一桶的桶口，再按下”啟動”按鈕，……，灌完同一托盤上的多個桶，一個循環即告完成。

208L 全自動灌裝生產線主要構成：

該設備采用高精度電子秤計量方式，為直線式1 頭全自動灌裝

線，由空桶動力輸送線、稱重式灌裝主機、重桶輥棒自動輸送線（緩

存）、壓蓋輸送線、氣動系統、電控系統等組成。

空桶動力板鏈輸送線：輥道、側板采用304 不銹鋼材料，高度、角度可調。空桶到達空桶動力板鏈輸送線后，經撥桶器自動將空桶分

成兩組，輸送到主機認桶機構。

灌裝主機：其中灌裝頭、儲油槽、物料輸送系統、接料盤等采用

316L 不銹鋼材質，機架采用304 不銹鋼配推拉門。灌裝頭可根據灌

裝桶型需要進行整體的高低調整，在灌裝過程中，灌裝頭可插入桶口

內進行灌裝，有效防止噴濺現象的發生。灌裝完后，接料盤自動伸出，

防止物料滴落桶上。異型鏈帶動重桶離開灌裝主機進入壓蓋噴碼工

位。

動力板鏈輸送線：板鏈、側板采用304 不銹鋼材料，高度、角度

可調.在此工位完成重桶存儲和輸送工作。

旋蓋輸送線：側板采用304 不銹鋼材料，高度、角度可調。在此

工位完成輸送定位，自動理蓋、自動壓蓋。

二、技術參數

zui大稱量：                  300kg(單秤) (分度值:50g)

灌裝準確度：                0.2%FS,  X(0.5) 級

灌裝物料：                  （屬非易燃易爆液體）

容器：                      208升鐵（?68mm）

　　灌裝速度：                  20-30桶/小時

灌裝頭數量：                1套

灌裝方式：                  液面下

灌裝頭形式：                吊鐘式金屬密封底閥雙速灌裝

理蓋放蓋擰蓋形式：          自動

設備接觸物料材質：          SUS316L

　  電源：                     380V(50Hz)      <8KW /臺套

　　氣源：              0.5Mpa   ±0.1Mpa    耗壓縮空氣量：  0.1m3/分鐘

工作環境溫度：       －5℃～＋40℃
