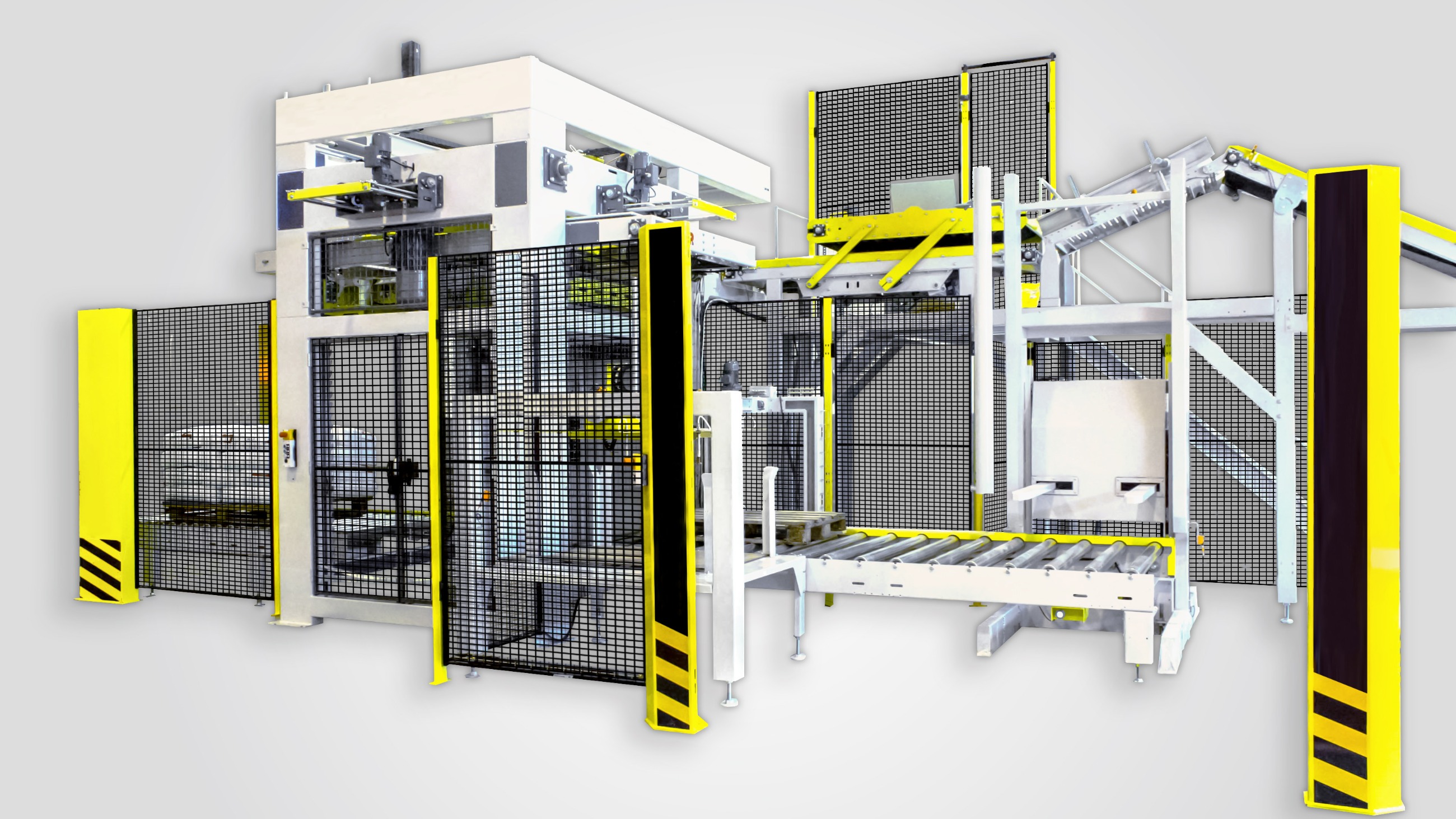

1、高位碼垛HIGH LEVEL PALLETIZING
設備實現了對包裝袋、捆、箱子以及托盤精確碼垛。得益于模塊化的設計，他們能夠輕松集成以適應不同的現場布局。安裝時簡單便捷，同事操作和維護費用低。此外，碼垛機設計堅實耐用，確保系統能夠長時間穩定運行，而且動作順暢，噪音極小。
- 適用于所有傳統包裝形式貨物,柔性高
- 對于包裝物的處理柔和,避免產品遭受不必要損失
- 低操音,提高了工作環境的舒適性
- 運動和控制部件的設計、選擇及使用都是以7×24小時工作為目標的，系統的穩定性得到灌裝機大的保障。
2、機器人碼垛ROBOT PALLETZING TECH
機器人碼垛系統采用特殊研發的抓取部件實現了對不同類型包裝貨物的碼垛和卸垛。
- 采用以碼垛貨物為導向的抓取機構，以便為不同產品的要求
-應用多功能抓取機構來確保系統已灌裝機小投資滿足多任務需求（例如碼垛，托盤輸送）
-可提供標準或者定制的解決方案
-工廠環境整潔
-提高了工作效率，又提高了客戶的體驗滿意度
全自動高位碼垛機主要用于飼料肥料、糧食、干粉砂漿、涂料等袋裝物料的碼垛搬運，該碼垛機將料袋輸送至一定高度后，按照預定方式對料袋進行轉位、編組、推袋、分層、碼放，將料袋按層碼放到托盤上，后將碼好的滿垛輸出，由叉車運送至倉庫。全自動高位碼垛機一般由斜坡輸送機，重量檢測機、壓平機、緩?fù)C(jī)、轉位機、編組機、推袋機、分層機、碼垛機、托盤輸送機、垛盤輸送機和托盤倉等組成自動包裝碼垛系統。該設備各組成部分技術說明為：
1.倒袋機，數量：1套，材質：碳鋼
通過機械結構進行倒包調姿輸送。
輸送速度15米/分鐘可調
電機功率0.75 kW
2.爬坡輸送機，數量：1臺，材質：碳鋼噴漆
皮帶式輸送機，將料袋提升到指定高度輸送到待碼過渡平帶機。
電機減速機
傳動方式：鏈傳動
防護擋板：標準對中板
3.重量檢測
皮帶式輸送機構固定在傳感器上，可精確地檢測出所輸送料袋的重量。
檢測重量10-100kg
檢測精度±25g（2σ）
靈敏度10g
通過能力1200bags/h
輸送速度0.5m/s
輸送帶寬600mm
電機功率0.75kW
4.揀選機
皮帶式輸送機，能把接收到的電子復檢秤發出的不合格料袋信號加以判斷，通過機械動作將料袋揀出。
5.高位碼垛機
通過三軸伺服定位系統裝置和機械抓手結構進行每層的碼垛，由提升機構協調完成每垛物料的碼垛，碼垛完畢自動傳送至叉取區并自動進行進盤作業。
型號TYGW-500
碼垛速度500包/小時
主機尺寸L3200mm×W2200mm×H3000mm
設備功率7.5KW
供給電源3*AC380+N
碼垛高度600-1600mm
碼垛層數1-10層
碼垛工位3-12（每層碼垛袋數）
供氣壓力0.6-0.8Mpa
設備重量3000kg
6.緩?fù)浩綑C(jī)
皮帶式輸送機，兩級增速輸送，可調高度的壓平機把經斜坡輸送機輸送后的料袋壓平整形，目的在于使包裝袋內的物料均衡分布，從而使包裝袋外形達到碼垛操作的要求。
7.轉位輸送機
轉位機構采用進口伺服電機驅動，可實現料袋水平面內90o、180o、-900轉位，轉位靈活，動作可靠，方便檢修維護。
8編組機
皮帶式輸送機，對料袋進行自動編組。
輸送速度1.16m/s
電機功率1.1kW
9.推袋壓袋機
將編組機編好組的料袋推送到分層機上，并在分層機動作時，對一層料袋進行五面整形。
運行速度1.0m/s(變頻可調)
電機功率2.2kW
10.分層機
不銹鋼滑板通過電機驅動，左右打開，使編組后的料袋碼放到垛盤上。
滑板速度0.7m/s(變頻可調)
電機功率2.2kW
11.升降機
龍門鏈?zhǔn)缴禉C(jī)構，該種升降機運行平穩，無機械偏載，故障率低，使用壽命長。
運行速度0.35m/s(變頻可調)
承載能力1500kg
電機功率7.5kW
12.托盤倉
托盤倉用于儲存空托盤，每一次碼垛操作完成后，滿載垛盤的位置會被托盤倉中的下一個空托盤取代。空托盤從托盤倉傳送到碼垛機適當位置上的操作都是自動完成的。
托盤材料塑料或木質
托盤倉容量12個空托盤
13.托盤輸送機
鏈條式輸送機，與托盤儲存?zhèn)}連接，負責自動向碼垛機提供空托盤。
輸送速度0.35m/s
電機功率0.37kW
14.垛盤輸送機
四臺輥道式輸送機，可輸送停放四個滿垛盤。安裝在叉車區域的垛盤輸送機設有防叉車撞擊的安全裝置。
15.安全護欄：托盤限位和安全檢測
安全護欄：1套，碳鋼材質，避免人或其他不安全因素闖入碼垛工作區域，確保生產安全。
