型號: ZE-25L

產地:上海

特點:全自動，效益高,整套生產線

適用范圍:石化、化工、日化,制藥，食品，農藥等流體

?使用說明INSTRUCTIONS

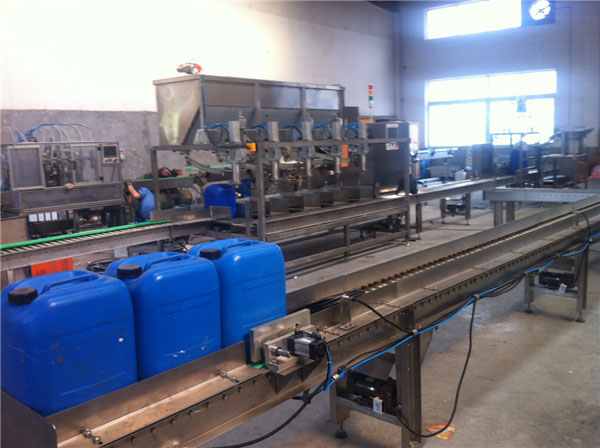

手工放桶一自動輸送一6頭自動定位稱重灌裝一 自動理蓋一 自動旋蓋一 量檢測-自動貼標

<> 工作原理WORKING PRINCIPLE

本機程序由觸摸屏操作、PLC控制.通過稱重傳感器、稱重控制器、液位傳感器、進出桶傳感器、限位傳感器、I ]開關傳感器、通過模塊轉換

到PLC。 由觸摸屏的工作指令，PLC通過電機輸送，稱重控制器控制灌裝容量.輸出信號來控制工作程序。完成自動灌裝、上蓋、壓蓋。

控制原理:

全套設備共分入桶輸送機、液體灌裝機組、動力輸送機、上 蓋壓蓋機組、成品輸送機四個部分。

該設備為4頭4工位形式，全套設備除需人工上桶外，從定位送桶、灌裝稱重到壓蓋全部自動完成。稱重系統采用毛重式，使計量和復檢更加方便、

準確，犋有自動跟蹤修正灌裝精度等多項功能。液體灌裝機的水平輸送系統采用變頻調節器速器控制速度, 確保物料在行進中不外溢。并采用下降注

油的灌裝方式，以避免物料濺出。同時還附有真空吸抽裝置，確保工作臺面清潔。當更換桶型時，只需轉動手輪調整灌裝系統的初始高度即可適應

各種桶型，該調整過程簡便、可靠。

操作系統采用觸摸屏方式，可實現全自動和手控各動作，可在屏幕上選擇,設稱量值，使操作更加簡單、直觀。同時可顯示當前運行狀態、

累計產量并具有堆積報警、低氣壓報警及其他故障和顯示。

<>技術參數TECHNICAL PARAMETER

1、 灌裝容量: 10- -30升/桶

2、

灌裝速度:≥650桶/小時(塑料桶)

3、灌裝精度: 0.2%

4、

桶型:標準塑料桶

5、氣源壓力: 0.6Mpa

6、

耗氣量:≤5m3/小時

7、

耗電量: 3.7KW AC380V 50HZ
