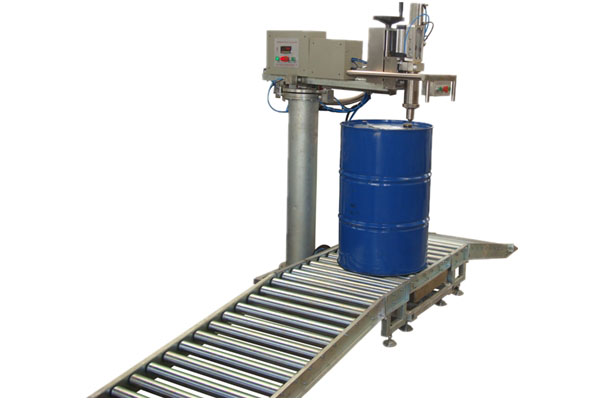

設備名稱:稱重液體灌裝機

型號: GFE-200 .

產地:上海

特點:稱重式灌裝，計量準，效益高

適用范圍:石化(機油，防凍液，玻璃水)、日化，制

藥，食品，農藥等流體

<使用說明

INSTRUCTIONS

主要組成

稱重液體灌裝機有升降潛入式灌裝系統(選購)、 供料回流系統(選購) ,稱重控制系統、機架、氣動控制系統五部分組成。

優勢:

稱重式液體定量液體灌裝機采用高精度電子稱量技術，結合自動灌裝技術,從而實現對液體介質的高精度動態計量灌裝，其計量準確度不受壓力、溫

度、氣泡等因素影響，安裝調試簡單，使用、維護方便

工作流程:人工上桶定位

手動(按鈕控制)灌裝頭下降，伸入桶到位

自動去皮，判斷料

打開快慢灌裝閥

計量到設定工作點1停快灌裝閥

計量到設定工作點2停慢灌裝閥

?工作原理

WORKING PRINCIPLE

升降潛入式灌裝系統由氣缸完成灌裝頭的升降動作; .

供料方式:要求供料連續穩定;

加壓出料灌裝(自備加壓儲料斗)。

稱重系統由稱重支架、傳感器、可配承重平臺無動力滾筒、;

機架支撐灌裝系統;

氣動控制系統控制快、慢給料閥門J;

自配:輸料泵，出口壓力在3-5Kg,流量≥10-16m3/h

<技術參數TECHNICAL PARAMETER

灌裝量: 200KG

1.灌裝精度: 0.1%

2.產量: 50~120次/小時

3.電源: AC220V+10%，頻率50Hz，功率500w

4.使用氣壓: 0.4-0.6Mpa,耗量10m3/h,中8快裝氣管接駁

5.進料口: DN40，(物料進口壓力 <0.6Mpa)

6.與物料接觸部分材料為304不銹鋼，其余為304不銹鋼和碳鋼

7.特點:計量準確，操作維護簡單。

8.外形尺寸: 5000*950*1700mm 電子秤平臺高度: 400mm

9.設備重量: 200KG

10.包裝尺寸: 1500*1200* 2000mm
